Varad ULX210

Kit-indhold

Oversigt over dele i kittet:

- 2x1250mm LED rør med Superflux LEDs,
- 2x650mm LED rør med Superflux LEDs
- Rørenes dimension er kun 1,8 cm x 1,3 cm, perfekt til sænkede biler !
- Digital controller der styrer farver og lyseffekter
- Kontakt til styring af controller
- Farveskiftende LED-indikator til visning af valgt farve
- 3,5m ledning på de lange rør og 1,8m ledning på de korte, monteret med multistik til controller
- Komplet ledningsnet samt passende sikring medfølger
- Monterings-bøjler samt skruer og strips til alle rør

Fakta

Antal farver: 1000
Effekter: 1 strobe, 1 flydende/åndende, 9 faste farver, automatisk farveskift.
Spænding: 2,7 amp til 40ma, afhængig af modus, farve og effekt.

Installation

En nem og sikker installationen af ULX210 sikres ved at følge vejledningerne nøje. Fejl i proceduren kan ødelægge de elektroniske dele.

Foranstaltninger

Undgå at betjeningsmodulet og controlleren udsættes for fugt og direkte vand. Åben ikke betjeningsmodulet eller controlleren, på grund af fare for elektrisk stød. Erstat en sprungen sikring med samme type for at undgå ødelæggelser og fejl.

Montering af rør

Undersøg undervognen af bilen for et passende sted at montere rørene. Hold rørene op på det ønskede sted, og vær sikker på de ikke generer eller kommer i nærheden af dele der kan gøre skade. Inden du monterer rørene, skal du være opmærksom på at rørene på siderne skal være monteret i samme retning, for at scan-effekterne er symmetriske.

Når et passende sted er fundet, påsættes de sorte monterings-bøjler på undervognen i en lige linie. Der er altid 2 bøjler til for og bag, mens resten fordeles på højre og venstre side. Sørg for at afstanden mellem bøjlerne fordeles jævnt. Marker hvor bøjlerne skal monteres, og bor for med et 3,0 mm bor.

Skru alle monterings-bøjlerne fast i hullerne, pegende den samme vej. Sæt røret fast på bøjlerne ved hjælp af strips, og klip den overskydende stripse-ende af.

Montering af styringsboks og styrekontakt

Styringsboksen skal monteres inde i bilen, hvor alle ledningerne fra rørene nemt kan nå. Forlængelse af ledningerne bør under alle tilfælde undgås. Styrekontakten og LED-indikatoren skal installeres i kabinen hvor chaufføren kan nå dem.

Montering af ledningsnet

Se på figur 1 for hvordan ledningsnettet tilsluttes til controlleren. Husk at slukke for al strøm inden.

Rød ledning - Batteri +
Sort ledning - Stel
Gul ledning - Tænding
Blå ledning - Højtaler +
Orange ledning - Til alarmtilslutning/ekstern input +

Betjening af controlleren

Betjening af controlleren foregår med kontakten. Man tænder, slukker og skifter mode/modus, ved at holde knappen inde, til den skifter. Nedenstående er rækkefølgen af de forskellige modes.

1. Mode - Farveskift / Color Wash
Mode 1 gir mulighed for at vælge "system-farve". Trykker man kort på knappen, begynder den flydende at skifte mellem alle farver. Når den farve man vil bruge kommer frem, trykker man på igen på knappen, for at stoppe farveskiftet der. Man kan altid se den valgte farve på LED-indikatoren.

Den valgte farve, vil blive brugt ved effekterne under Mode 2. Hvis du vælger blå farve i mode 1, vil farven blive brugt i strobe og "ånde"-effekten i mode 2.

Man kan vælge at blive i Mode 1, og bare lade farven skifte.

2. Mode - Effekter
Ved at trykke kort under mode 2, kan du vælge imellem de to forskellige effekter, strobe og flydende / åndende effekt

3. Mode - Faste farver
I mode 3 kan man skifte imellem 9 foruddefinerede farver.

Ved at holde knappen inde i længere tid, kan man slukke controlleren med det samme!

Fejlfinding

Systemet vil ikke tænde
Vær sikker på at betjeningsmodulet er korrekt monteret eller ikke er itu. Tjeck tændings-ledningen, og vær sikker på den er på 12V konstant når der er tænding på. Check sikring. Hvis den ser bøjet, eller i stykker ud, skift med en af samme type.

LED-Rør virker ikke
Vær sikker på ledning fra røret ikke er itu. Prøv at indsætte stikket i en anden port på controlleren.

En sektion af røret lyser ikke
Check om alle ledninger er korrekt monteret. Prøv at indsætte stikket i en anden port på controlleren.

Alarmtilslutning

Når controlleren er tilsluttet alarmsystemet/andet kilde, vil systemet tænde blå dioder, hver gang der sendes +12V gennem den orange ledning. Denne funktion er kun slået til, når tændingen er slået fra.

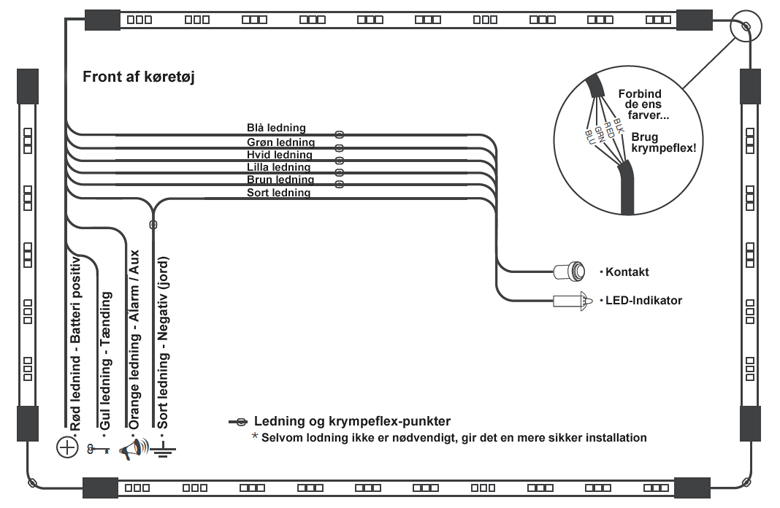

Figur 1 – Tilslutning til controlleren
