Varad ULX330

Kit-indhold

Oversigt over dele i kittet:

- 2x1250mm LED rør med Superflux LEDs,
- 2x650mm LED rør med Superflux LEDs
- Rørenes dimension er kun 1,8 cm x 1,3 cm, perfekt til sænkede biler !
- Digital controller der styrer farver og lyseffekter
- Digital betjeningsmodul der viser den aktive farve og program
- 3,5m ledning per rør, monteret med multistik til controller
- Komplet ledningsnet samt passende sikring medfølger
- Monterings-bøjler samt skruer og strips til alle rør
Installation
En nem og sikker installationen af ULX330 sikres ved at følge vejledningerne nøje. Fejl i proceduren kan ødelægge de elektroniske dele.

Foranstaltninger

Undgå at betjeningsmodulet og controlleren udsættes for fugt og direkte vand. Åben ikke betjeningsmodulet eller controlleren, på grund af fare for elektrisk stød. Erstat en sprungen sikring med samme type for at undgå ødelæggelser og fejl.

Montering af rør

Undersøg undervognen af bilen for et passende sted at montere rørene. Hold rørene op på det ønskede sted, og forsikrer dig om at de ikke generer eller rører ting der kan gøre skade. Inden du monterer rørene, skal du være opmærksom på at rørene på siden skal være monteret i samme retning, for at scan-effekterne er symmetriske.

Når et passende sted er fundet, påsættes de sorte monterings-bøjler på undervognen i en lige linie. Der er altid 2 bøjler til for og bag, mens resten fordeles på højre og venstre side. Sørg for at afstanden mellem bøjlerne fordeles jævnt. Marker hvor bøjlerne skal monteres, og bor for med et 3,0 mm bor.

Skru alle monterings-bøjlerne fast i hullerne, pegende den samme vej. Sæt røret fast på bøjlerne ved hjælp af strips, og klip den overskydende stripse-ende af.

Montering af styringsboks og betjeningsmodul

Styringsboksen skal monteres inde i bilen, hvor alle ledningerne fra rørene nemt kan nå. Forlængelse af ledningerne bør under alle tilfælde undgås. Betjeningsmodulet bør være i nærheden af chaufføren.

Montering af ledningsnet

Se på figur 1, figur 2 og figur 3 for hvordan ledningsnettet tilsluttes til controlleren. Husk at slukke for al strøm inden.

Rød ledning - Batteri +
Sort ledning - Stel
Gul ledning - Tænding
Hvid ledning - Til sammenkobling af flere enheder
Blå ledning - Højtaler +
Orange ledning - Til alarmtilslutning/ekstern input +

Betjening af controlleren

Betjening af controlleren foregår med betjeningsmodulet set ill. til højre.

Et kort eksempel på brugen:

For at tænde systemet, trykkes og holdes knappen nede, ind til Mode 1 startes. Mode 1 er til fast farvevalg. Tryk knappen kortvarigt, og farven vil langsomt begynde at skifte. Når den ønskede farve er fundet, tryk på knappen for at stoppe skiftet.

For at skifte Mode, holdes knappen inde, til den rette indikator LED lyser.


Mode 1
Når mode 1 er aktiveret, kan man som før skrevet starte et flydende farveskift ved at trykke på knappen. Controlleren vil så begynde at skifte mellem alle farverne. Hver gang du trykker på knappen igen, vil farveskiftet stoppe, og stå fast. Farven som der bliver stoppet ved, vil blive defineret som system-farven, og vil blive brugt til effekter i mode 2 og mode 3. Systemfarven vil blive vist på controlleren, som den sidste LED!

Mode 2
Ved at trykke kort under mode 2, kan du vælge imellem alle de forskellige effekter.

- Automatisk farveskift
- 10 scan-effekter
- 2 strobe-effekter
- 2 flydende / åndende effekt
- 8 egne valgte faste farver

Hvis du går ud af mode 2, og tilbage igen ,vil den sidst valgte effekt stadig være den aktive.

Mode 3
I mode 3, som er den musikfølsomme effekt, kan du vælge mellem frekvensen som lyset skal skifte i, ved at trykke kort på knappen. Controlleren vil blinke et antal gange ved skift, afhængig af hvilken frekvens er blevet valgt (2 ved 40hz, 3 ved 80hz, 4 ved 120 hz).

Slukke
For at slukke enheden, skal knappen holdes inde ind til alle LEDs på betjeningsmodulet er slukket.

Forbinde flere enheder

Kun en enkel ledning er nødvendig for at tilslutte enhederne sammen. Kun er enkelt betjeningsmodul skal tilsluttes, og den controller med betjeningsmodulet er Master!. Kun Master-controlleren skal være forbundet til højtalerne. alle enheder skal dog have jordforbindelse, positiv ledning, og tændings-ledning (se tilslutning af strøm!)

Husk også at alle enheder skal have deres egen sikring!

Alle controllere skal forbindes sammen med den hvide ledning (se figur 3!)

Opsætte master og slave controller
Når alle controllere er forbundet som skrevet, skal følgende trin følges:

1.    Sørg for tændingen er slukket.
2.    Tryk og hold knappen på betjeningsmodulet inde til LED nummer 1 lyser. Tryk en enkel gang for at skifte til LED nummer 4.
3.    Netværksfunktionen er nu startet. Hold knappen inde indtil alle LEDs er slukket.

Bemærkninger ang. netværke flere enheder

Når flere enheder er tilsluttede, vil alle Slaves replikere Master på følgende måde.

Mode 1
Alle Slave-systemer vil først skifte til masterens systemfarve når en ny er valgt. Altså vil der ikke være flydende farveskift hos slavernes LED-rør.

Mode 2
Alle slaver vil have et øjebliks forsinking, til systemerne er synkroniserede.

Mode 3
Alle netværkede systemer vil være synkroniserede.

Fejlfinding

Systemet vil ikke tænde
Vær sikker på at betjeningsmodulet er korrekt monteret eller ikke er itu. Tjeck tændings-ledningen, og vær sikker på den er på 12V konstant når der er tænding på. Check sikring. Hvis den ser bøjet, eller i stykker ud, skift med en af samme type.

LED-Rør virker ikke
Vær sikker på ledning fra røret ikke er itu. Prøv at indsætte stikket i en anden port på controlleren.

En sektion af røret lyser ikke
Check om alle ledninger er korrekt monteret. Prøv at indsætte stikket i en anden port på controlleren.

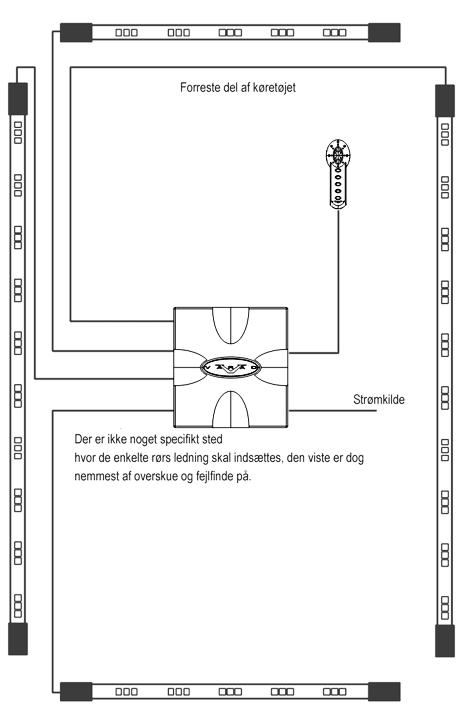

Figur 1 – Tilslutning til controlleren

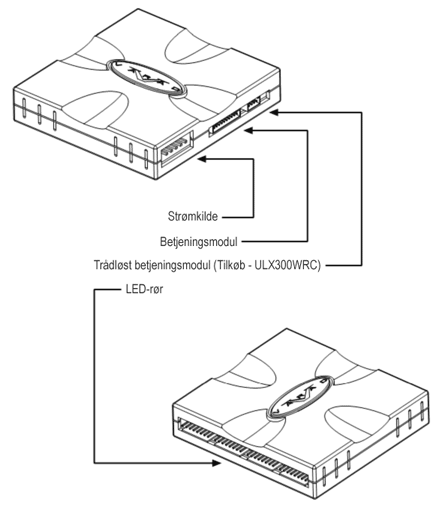

Figur 2 – Tilslutning til controlleren

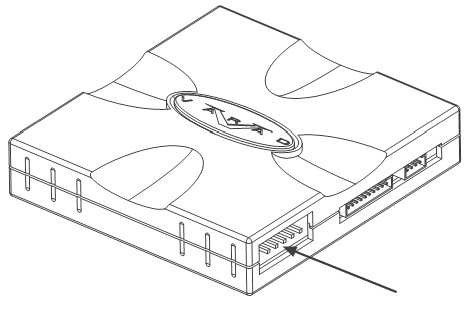

Figur 3 – Tilslutning af strøm controlleren
