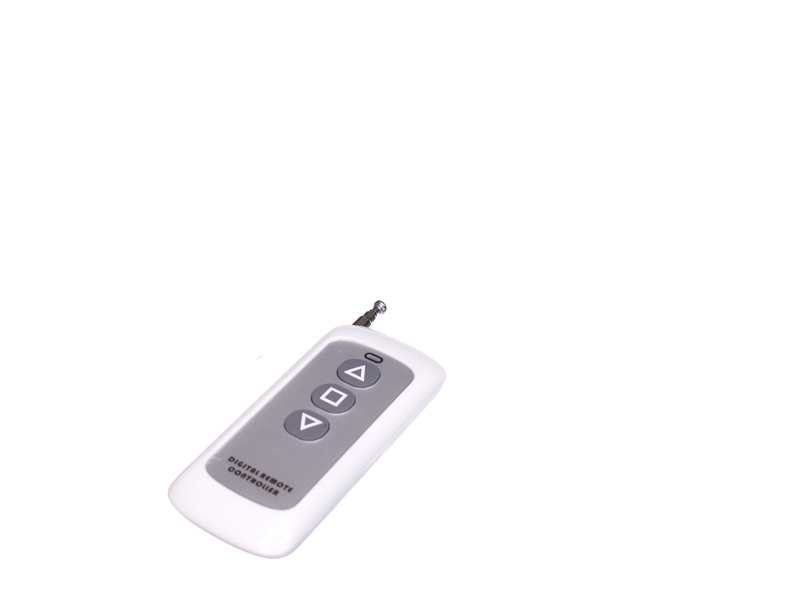

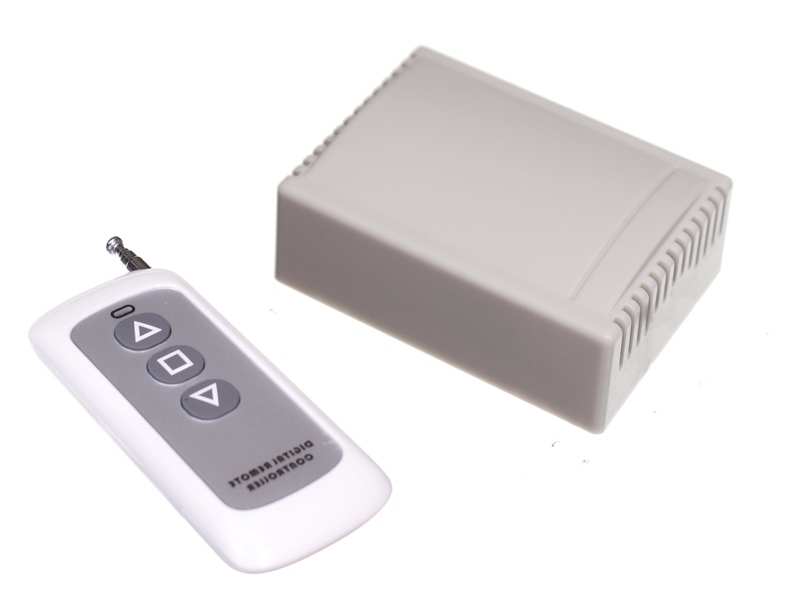

Motorstyrringsæt der er klar til tilslutning af motor. Gør det muligt at styre retningen - frem, tilbage og stop med den medfølgende fjernbetjening. Den er især praktisk til styrring af aktuatorer.
Funktioner
Der er en "jumper" inde i relæet som kan placeres på tre måder. Det er placeringen af denne, der bestemmer hvilken funktion, der er aktiv.
A: venstre (Momentan-funktionen):
Man vil typisk bruge momentan-funktionen. Med momentan vil motoren tænde så længe knappen på fjernbetjeningen holdes nede.
B: midten (Skifte-funktionen):
Med skifte-funktionen vil motoren køre enten den ene eller den anden retning, og vil kun kunne kunne slukkes via stop-knappen.
C: højre (Periodisk-funktion):
Med periodisk-funktion vil motoren køre enten den ene eller den anden retning, og slukker sig selv efter cirka 1 sekund.

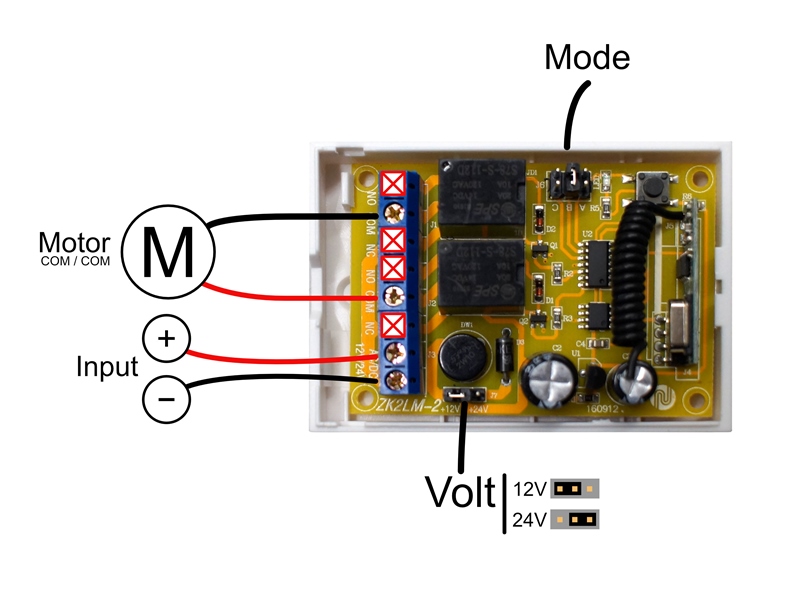

Tilslutning
Rød ledning: Plus
Sort ledning: Minus
Blå og brun ledninger: Motor forsyning
Hvis motoren kører modsat af, hvad du havde forventet, så byt rundt på den blå og brune ledning.
Lær-knappen
Lær knappen bruges til at registrere fjernbetjeningens knapper i controlleren.
For at knytte de 3 knapper til de 3 funktioner - frem, tilbage, stop - skal man trykke enten 1,2 eller 3 gange på learn knappen, før man trykker på den tilsvarende knap på fjernbetjeningen.
Når en kodning er modtaget, vil styrringen kvittere med tre hurtige blink.
For at nulstille styringen skal du holde lær-knappen nede ind til den blinker.
For at slette, skal du holde knappen indtil dioden slukker helt.
