LED Dæmper-styring der laver signalet fra Scania' og Volvo' indbyggede dæmper om til 12V eller 24V, afhængig af tilsluttet forsyning. Det betyder at man kan tilslutte lysdioder og LED lysbånd, og stadig dæmpe disse med den indbyggede 5V eller 24V lysdæmper, uden at denne bliver overbelastet og melder fejl.
Styringen er simpel at tilslutte med skrueterminalerne.
Opdateret udgave
Den nyeste udgave har øget max strøm fra 5A til 15A, og kan nu bruges til både 5V og 24V dæmpe-signal. Samtidigt er der sat to udgangs-klemmer på, for nemmere tilslutning.

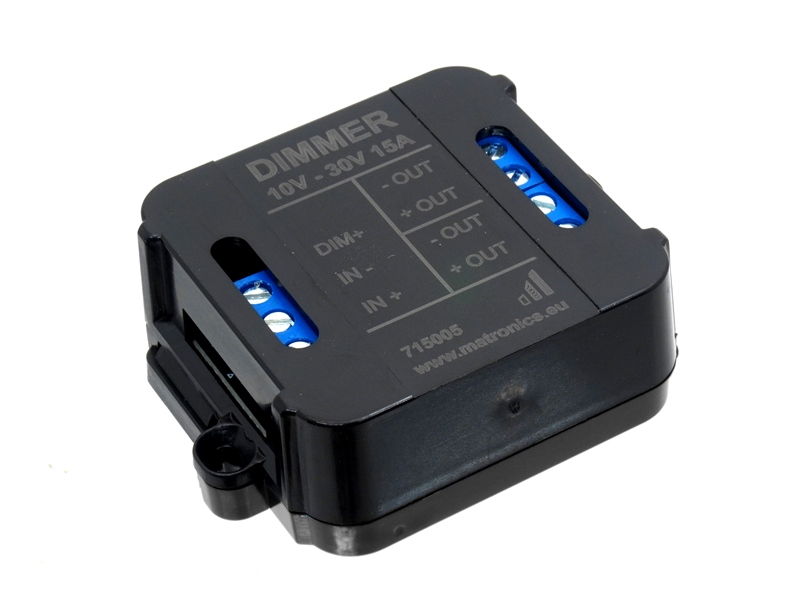

Tilslutning:
- INPUT (indgang)
- DIM+ Plus fra Scania eller Volvo dæmperen tilsluttes her (5V)
- IN- Tilsluttes minus fra lastbilen (12V/24V)
- IN+ Tilsluttes plus fra lastbilen
- OUTPUT (udgang)
- OUT+ Udgangen med plus til lyskilderne (12V/24V)
- OUT- Udgangen med minus til lyskilderne
Det er vigtigt at man benytter både OUT+ og OUT- på controlleren når lyskilderne tilsluttes. Styringen bør tilsluttes så tæt på dæmperen som muligt.
Sikringer

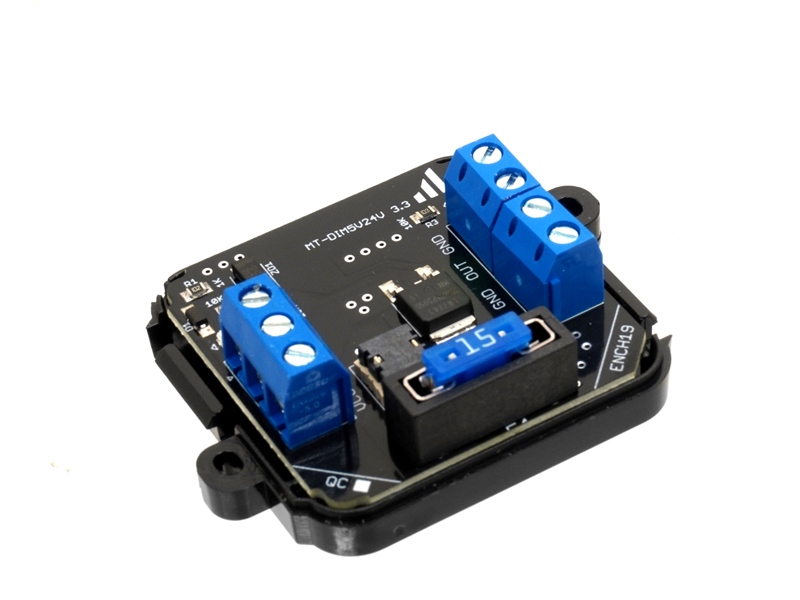

Der sidder en 15A sikring (lav-profil minival) på printpladen inde i kabinettet. Ekstra sikringer kan købes.
Der sidder også en termosikring, der ikke kan erstattes, men som kun er beregnet som ekstra sikring, der kun springer ved fejl og printet og ved alvorlig overbelastning
Ref. 715001 715024
Fakta for Dæmper
| Dæmpe-signal: | 5V-24V |
| Max spænding: | 24V |
| Max strøm: | 15A |

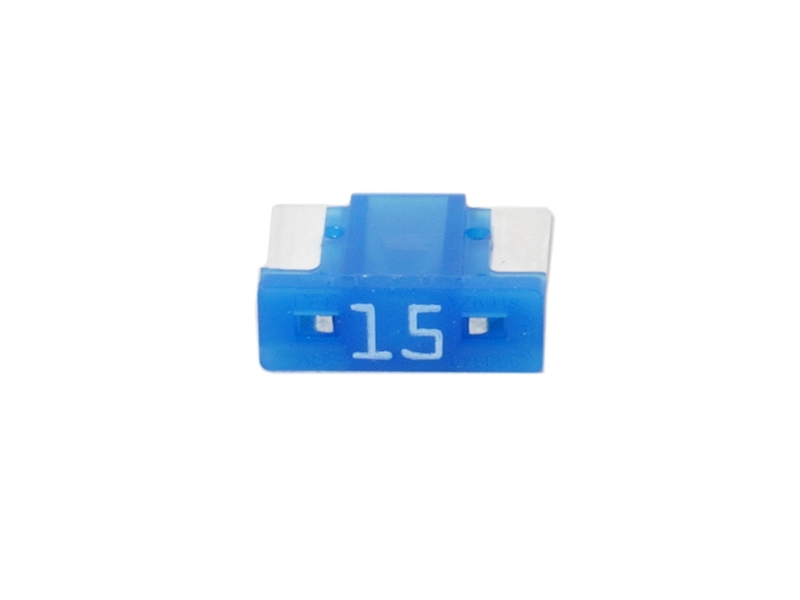

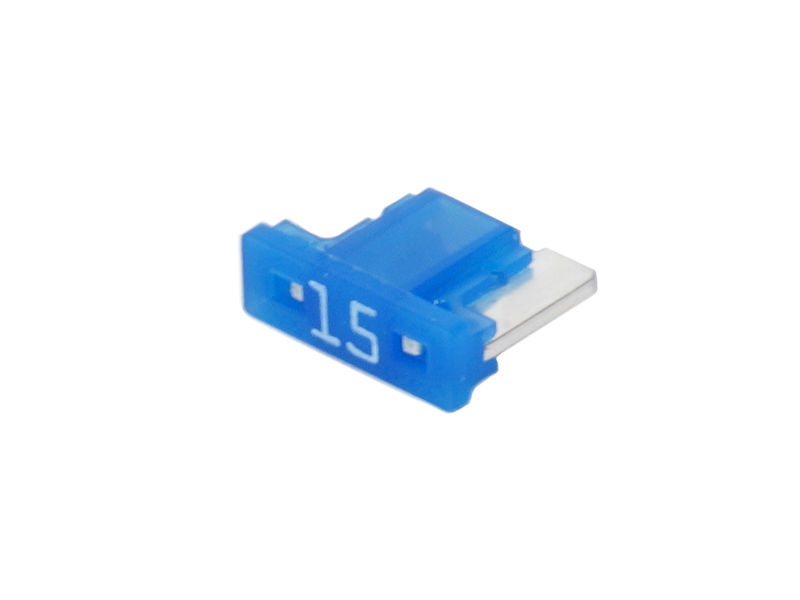

Fakta for Sikring 15A
| Dæmpe-signal: | 5V-24V |
| Max spænding: | 24V |
| Max strøm: | 15A |
Styring der laver dæmpe-signalet Scania' og Volvo' indbyggede dæmper om til 12V eller 24V. Simpel tilslutning med skrueterminaler.
Vis fuld beskrivelse
