Scania S + R LED kørelys ombygningskit +2016 LED

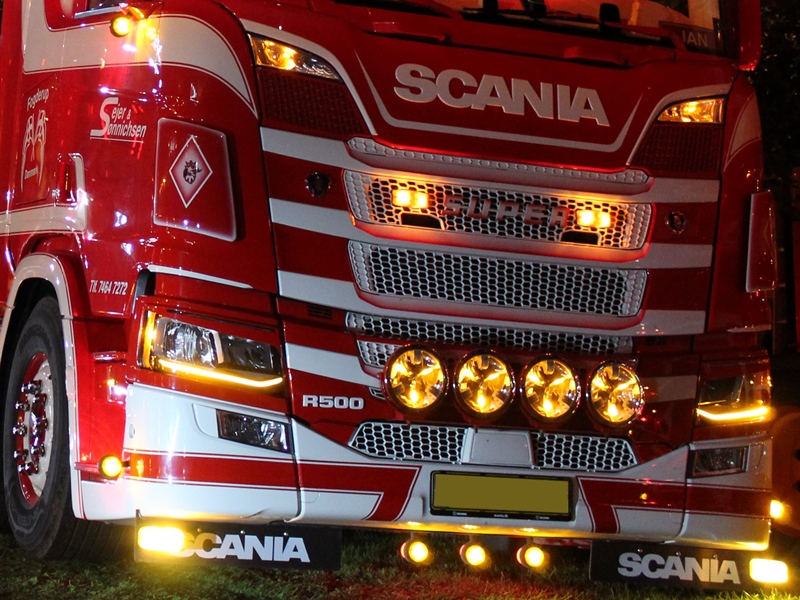

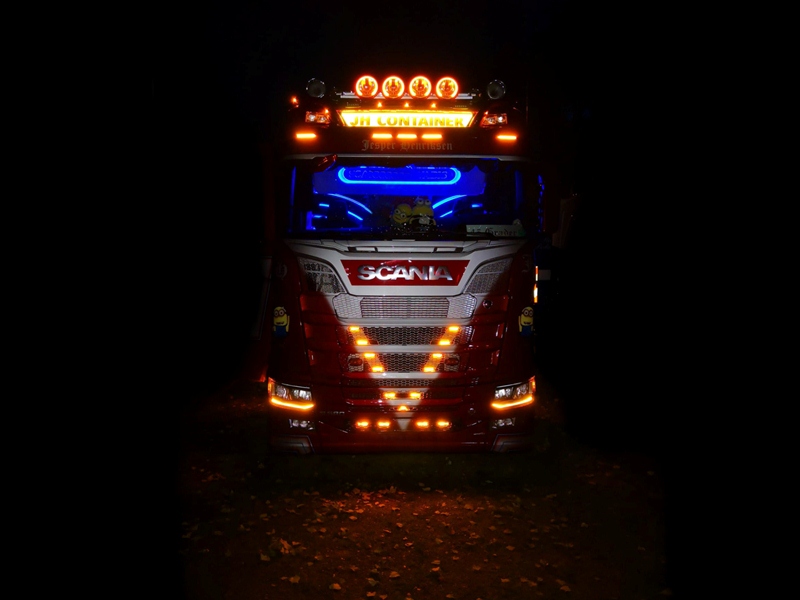

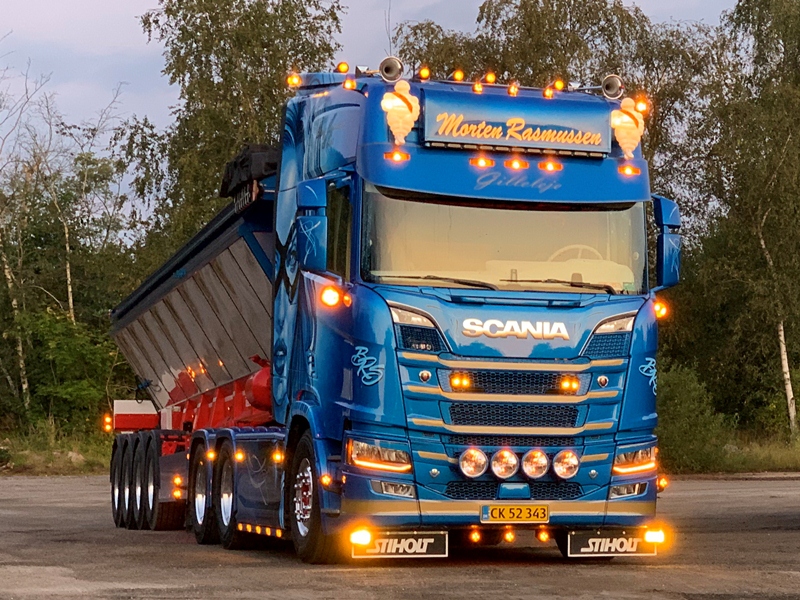

Komplet sæt lyskilder til Scania S og R serie med LED forlygter, fra 2016+ til at udskifte det kold hvide LED kørelys med gul/orange lys. De kraftige high power CREE LEDs giver masser af lys, i den rigtige blink-lys orange farve. De er monteret på en aluminium-printplade som de originale, som sikrer optimal køling og levetid på LEDene.
Der er originale stik på printene, så tilslutningen er ren plug & play.

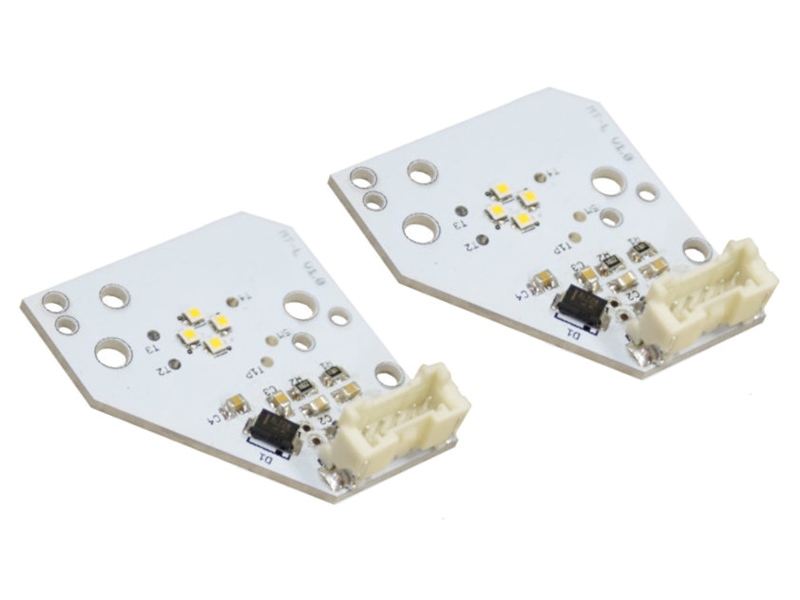

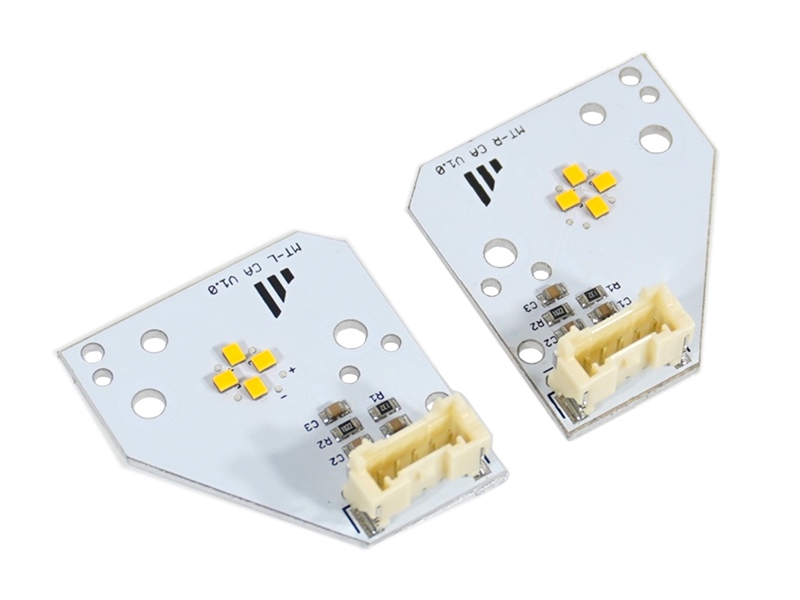

Hvert sæt indeholder 2 printplader, én til højre og én til venstre, samt kølepasta til at øge varmeledningen. De originale er ikke monteret med kølepasta, vi anbefaler dog altid at man benytter dette.
Bemærk at lyskilderne ikke er e-godkendte.
Montering
Det er forholdsvis simpelt at udskifte enkelfarvede lyskilder, f.eks. gul, hvor det tager omkring ½ time per lygte første gang. Dual Color med strobe kræver dybere forståelse for tilslutning til lastbilens eksisterende lygtesignaler, samt omkodning af lastbilens dagskørelys til lav lysstyre. Se under manualer på denne side.
Kun til de nye S og R, som har LED forlygter monteret, og altså ikke halogen.
Kun til de nye S og R, som har LED forlygter monteret, og altså ikke halogen.
Kun til de nye S og R, som har LED forlygter monteret, og altså ikke halogen.
Kun til de nye S og R, som har LED forlygter monteret, og altså ikke halogen.
Det er vigtigt at lastbilens dagskørelys omkodes til lav lysstyrke. Dette skal typisk gøres hos Scania.
Komplet sæt lyskilder til Scania S serie, til at udskifte det kold hvide LED kørelys med gul/orange lys. Simpelt at udskifte.
Vælg
![]() |
|||
![]() |
|||
![]() |
|||
![]() |

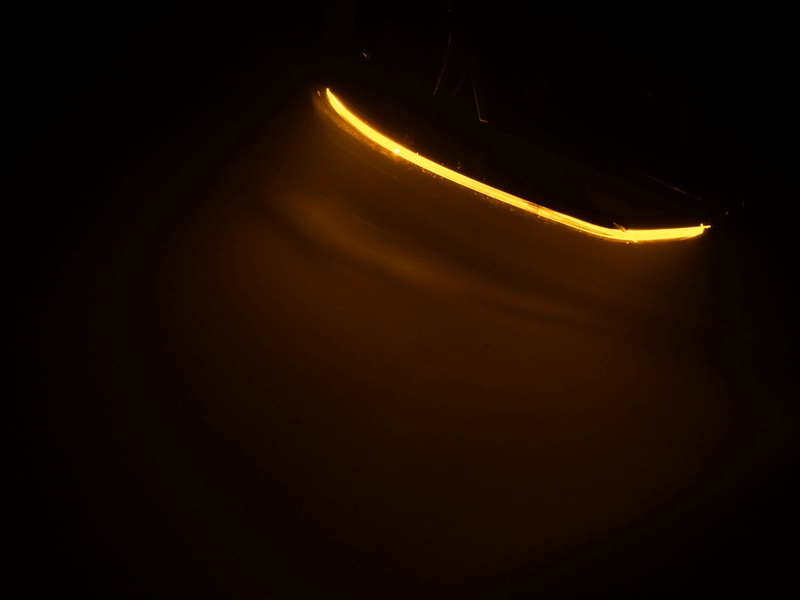

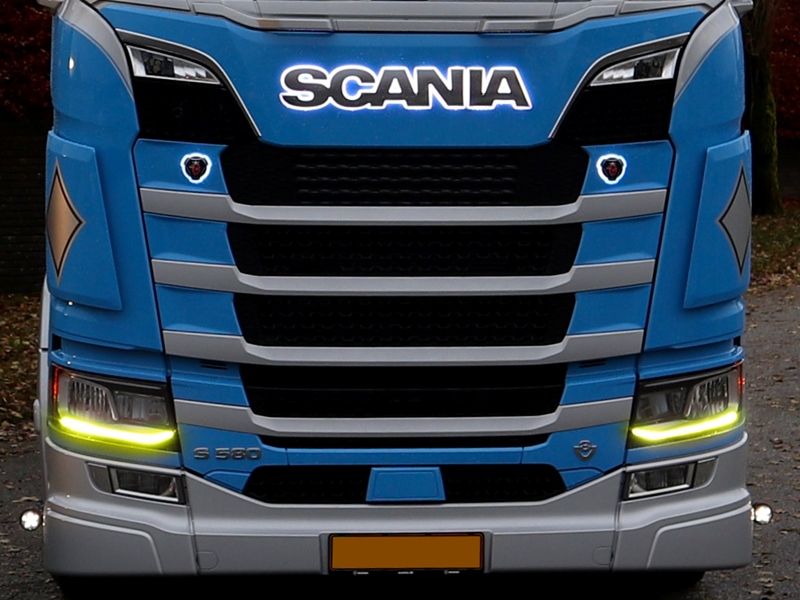

Gul
Xenon hvidt

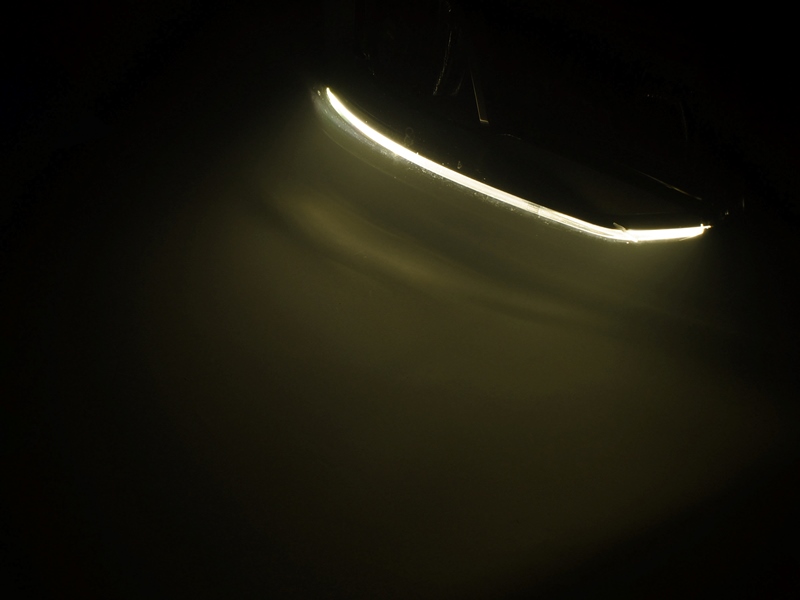

Varm hvid
Dual Color Gul/Hvid + Strobe
Datablad
Montering
Det er forholdsvis simpelt at udskifte lyskilderne, og det tager omkring ½ time per lygte første gang.
Skruerne til lygten sidder bag dørene der skal åbnes for at få adgang. Lygten skrues løs og vippes ud. Når lygten er vippet ud skal plastik-kransen rundt om lygten afmonteres. Det sidder fastgjort med skruer hele vejen rundt.
Lyskilden til dagskørelyset sidder yderst og nederst på lygten. Først skal lygtejustering dog afmonteres der sidder fastgjort på kølepladen. Når lygtejusteringen er løsnet skrues kølepladen ud, og lyskilden kan trækkes ud.
Stikket tages af ved at trykke låsen sammen. Det sorte plast der sidder på printpladen skrues løs, og printpladen kan så afmonteres. Kølepladen renses for kølepasta. Det nye print monteres med en smule kølepasta på bagsiden. Lygten samles igen.

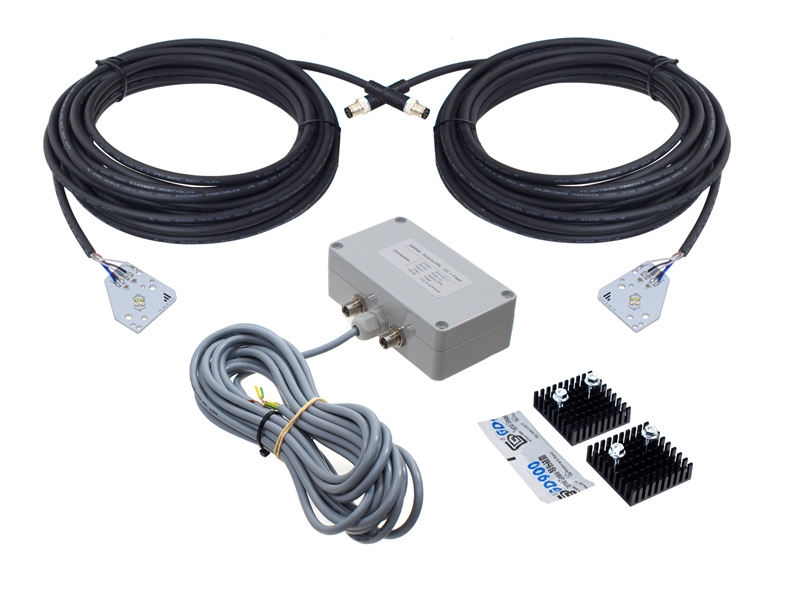

Dele inkluderet

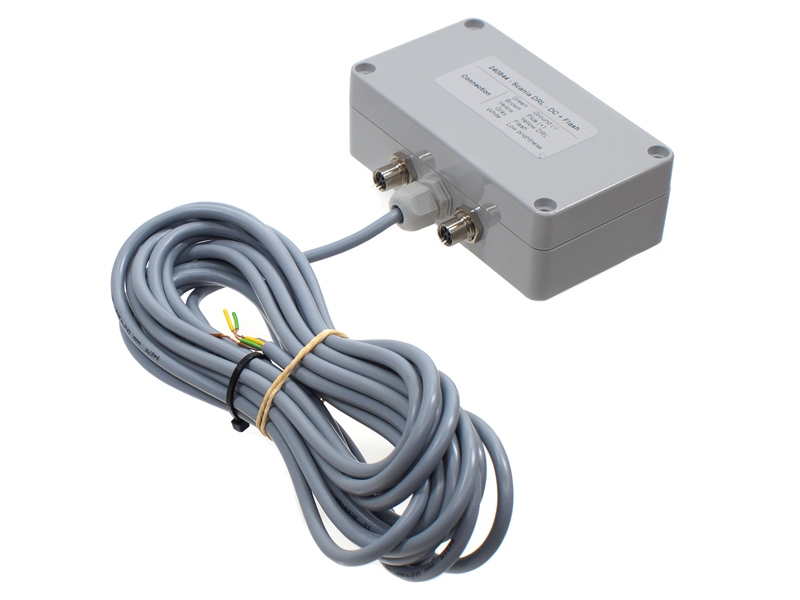

- Dual Color DRL + Flash Controller
- 2 lyskilder, left / right

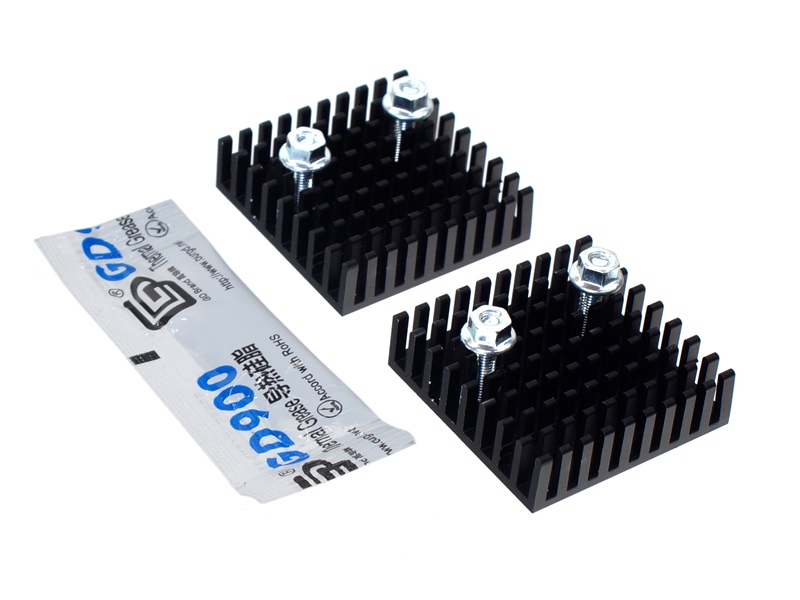

- 2 x Køleplader til originale lyskilder
- Bolte, møtrikker og skiver til montering
- Kølepasta
Flyt originale lyskilder
Først og fremmest, skal lastbilen kodes hos Scania, så dagskørelyset kører med lav lysstyrke hele tiden. Dette er nødvendigt for at undgå at brænde det originale kørelys af.

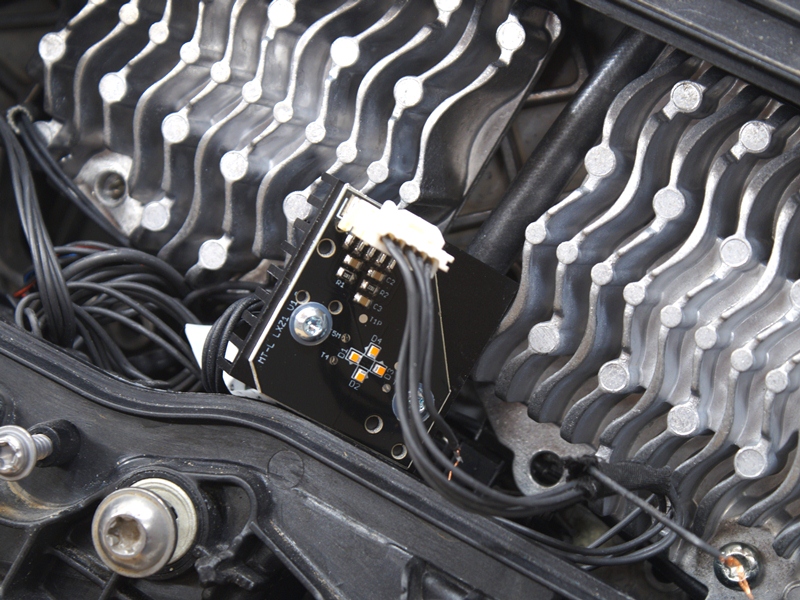

Fjern de originale lyskilder fra kølepladerne bag på forlygten. Placer de original lyskilder på de medfølgende køleplader, husk kølepasta imellem print og køleplade.
Flyt lyskildens connectore og kablet til midten af lygten, bag ved det store plastik cover. Placer lyskilden sådan at den ikke lyser for meget ind i lygten, og fastgør den med kabelbindere.
Monter dual color lyskilder

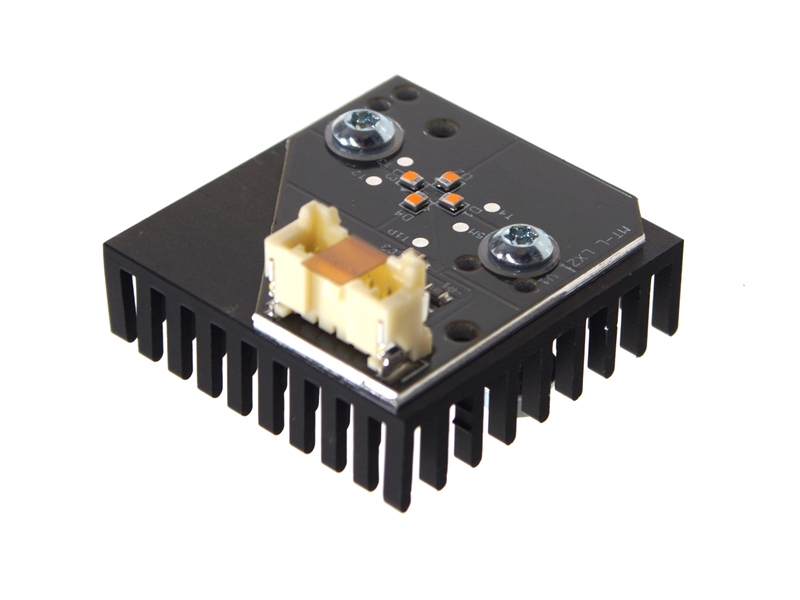

Monter dual color lyskilden på den originale køleplade. Husk kølepasta. Klip kablet til lyskilden et passende sted, og kør kablet ud af lygten med en forskruning eller lign. Dette kan med fordel gøres igennem det store plastik-cover. Forbind de afklippede ledninger korrekt igen, inde i lampen.
Tilslutning
Forbind M8 connectoren til controlleren.
Forsyn controlleren med spænding og styresignaler efter behov:
- Grøn: Minus
- Brun: Plus
- Gul: Gult kørelys
- Grå: Strobe
- Hvid: Lav lysstyrke
