V-slot - Mini v-plade / gantry

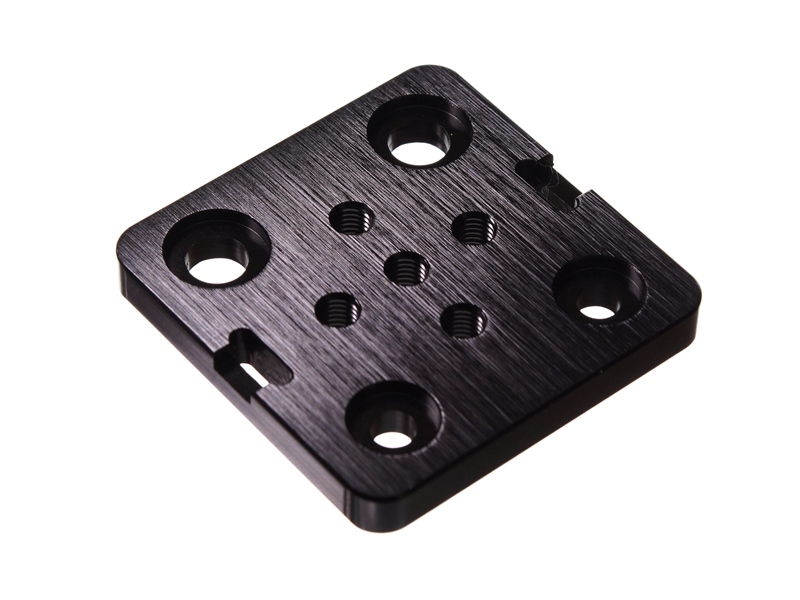

    Aluminium grund-plade der bruges til at lave en føring / slæde med V-slot mini-hjul. Slæden kan køre i V-slot spor med 20mm afstand, f.eks. en 20x20, på den korte side af en 20x40 etc.

    Der er 5 huller med M5 gevind i midten af pladen, til at fastgøre et emne. Der er indhak i siderne til at fastgøre en rem (max 6.35mm bredde). Remmen føres igennem, og stripses typisk sammen.

    Komplet sæt består af følgende:

    • 4 x V-slot mini-hjul (V500102)
    • 2 x Excentriske 6.35 bøsninger (V500434)
    • 2 x Standard 6.35 bøsninger (V500433)
    • 4 x Præcisions-skiver (5.3x8mm) (V500431)
    • 4 x Bolte, M5 x 25mm (A005401-25)
    • 4 x Møtrikker, M5 (Flere valgmuligheder)
    • 1 x V-slot mini gantry (V500602)

    Plade der bruges til at lave en føring / slæde med V-slot mini-hjul. Kan køre i 20mm V-slot spor.
